공법개요

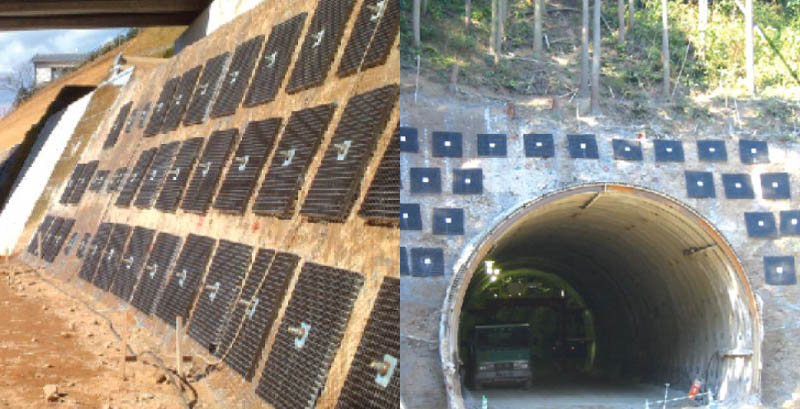

녹화패널(GEOPANE)은 락볼트 / 네일의 지압판 역할과 녹화가 가능한 환경친화적인 공법으로 패널의 경량화로 현장의 적용이 높은 시공성과 공사기간을 획기적으로 단축 할 수 있는 사면안정화를 위한 최신 신공법.

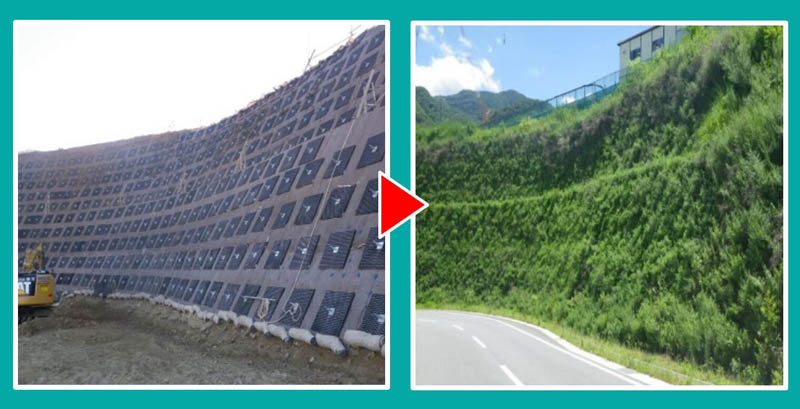

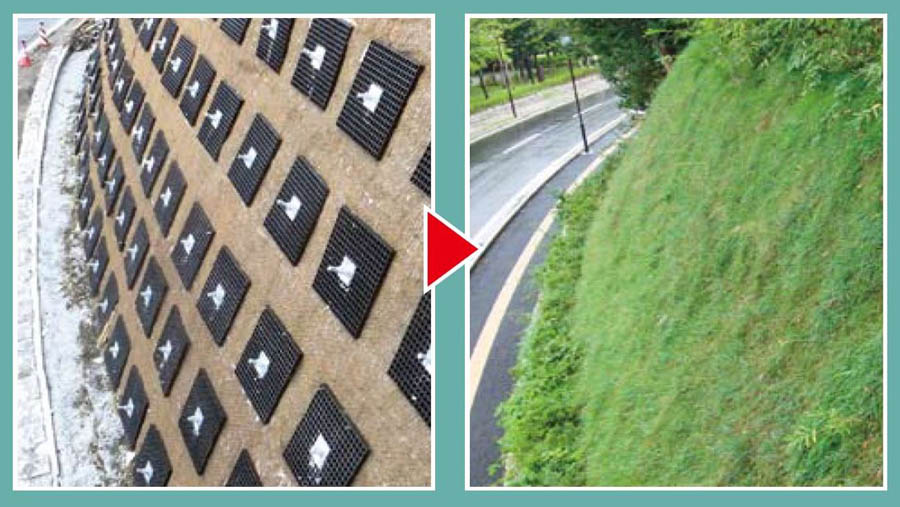

또한, 사면안정화를 확보한 후에 훼손된 비탈면을 안전하게 소리새 (녹화토)를 적용하여 침식붕괴를 방지하고, 경관을 조기에 회복시키며,단절된 자연환경과 생태계를 복원함으로써 야생 동식물의 서식공간을조성하는 역할을 한다.
공법특징
시공성 : 경량으로 운반 및 설치가 용이하고, 공기를 단축한다.
경관성 : 격자형상으로 전면부에 식생이 가능함.
환경성 : 친환경적인 바이오 매스수지를 사용하여 이산화탄소의 발생 절감.
녹화패널(GEOPANE) 설치 방법 및 단면도
비탈면의 표면을 정리한 후 지오팬을 철근으로 고정하고,
어스볼트공을 설치하여 마무리면은 모르타르로 충전한다.
녹화패널(GEOPANE) 규격
| 제품명 | 규격(mm) | 무게(kg) | 면적(m2) | 허용설계하중(KN) |
|---|---|---|---|---|
| 표준형 | 967*40 | 16.8 | 0.93 | 123 |
| 중간형 | 647*40 | 7.5 | 0.41 | 123 |
| 소 형 | 407*40 | 3.0 | 0.16 | 123 |
