지오타이 옹벽의
허용 부등침하량
지오타이 옹벽 벽체 > 연성
1 > 1/50 (길이 100m에 2m 이상 부등침하허용)

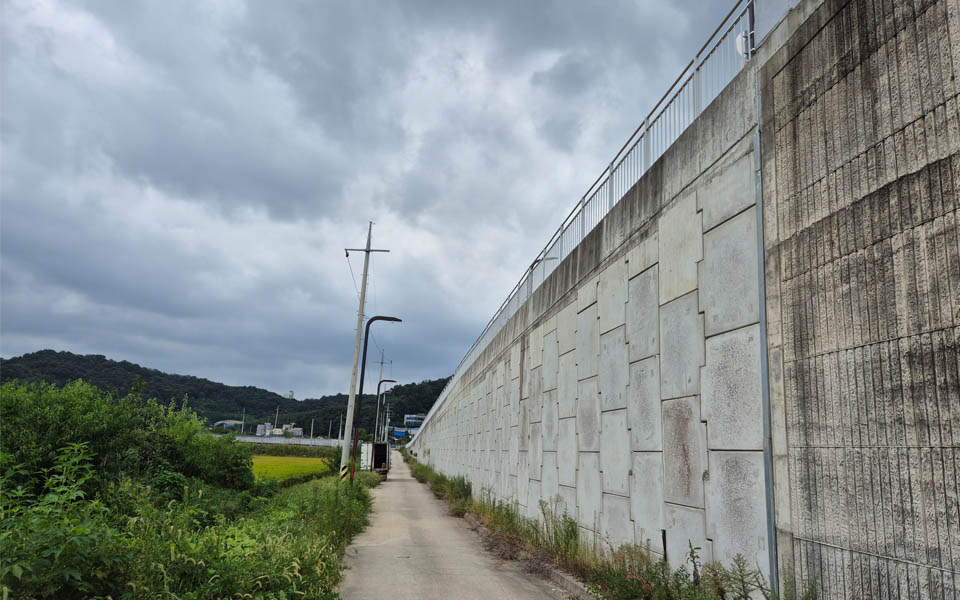

패널식 옹벽 벽체 > 강성
1 / 100 (길이 100m에 1m 까지 부등침하허용)
블럭식 옹벽 벽체 >강성
1 / 200 (길이 100m에 0.5m 까지 부등침하허용)
옹벽의 전면벽체를 강성구조에서 3D 토류구조로 교체

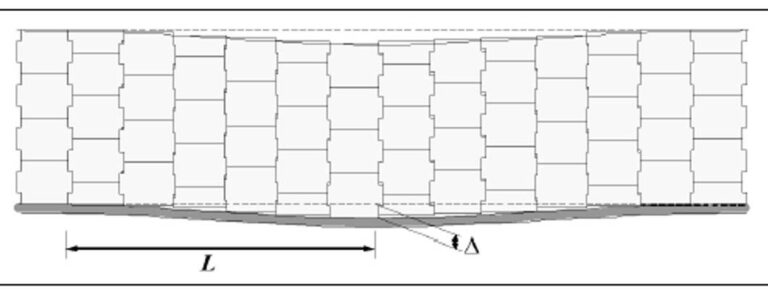

| 부등침하의 한계 (A / L) | 적용 |
|---|---|
| 1 / 1000 | 일반적으로 문제가 없음 |
| 1 / 200 | 전체높이패널(Full Height Panel)을 사용하는 경우, 줄눈 간격이 좁아지거나 넓어질 수 있음 일반적인 패널식 보강토 옹벽의 부등침하의 한계 |
| 1 / 100 | 일반적인 패널식 보강토 옹벽의 부등침하의 한계 |
| 1 / 50 | 반타원형(semi-elip[tical])금속 전면판을 사용하는 경우의 부등침하의 한계 패널식 보강토 옹벽의 경우 줄눈 간격에 더 좁아질 수 있음 |
| > 1 / 50 | 연성벽면에 상당한 변형이 발생할 수 있음 |
전류침하량의 한계값 (한국지반공학회, 2003)
| 검토항목 | 잔류침하량 |
|---|---|
| 교량,고가의 접속부에 있는 보강토 옹벽 | 10~20cm |
| 상기 이외의 경우 | 15~30cm |
