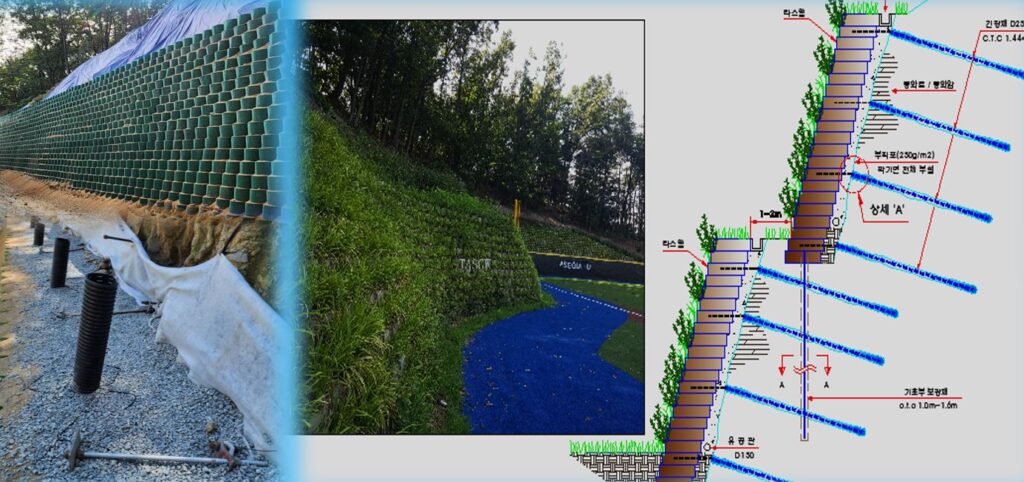

1. 절토부 옹벽
Geotie 벽체는 다양한 유형의 설계로 현장에 적용이 가능합니다.
깎기 비탈면을 Top-Down 방식으로 절취 하며, 어스볼트로 지반보강과 아울러, 전면벽체인 지오타이를 적층하는 과정에서 어스볼트와 결속하여 일체화하는 공법이다.
암반 또는 토사의 급경사지와 제방위의 주변환경과 자연친화적으로 어울리는 지속가능한 식생과 자연생태복원을 이루며 사면의 안정화를 또한 가능하게 합니다.

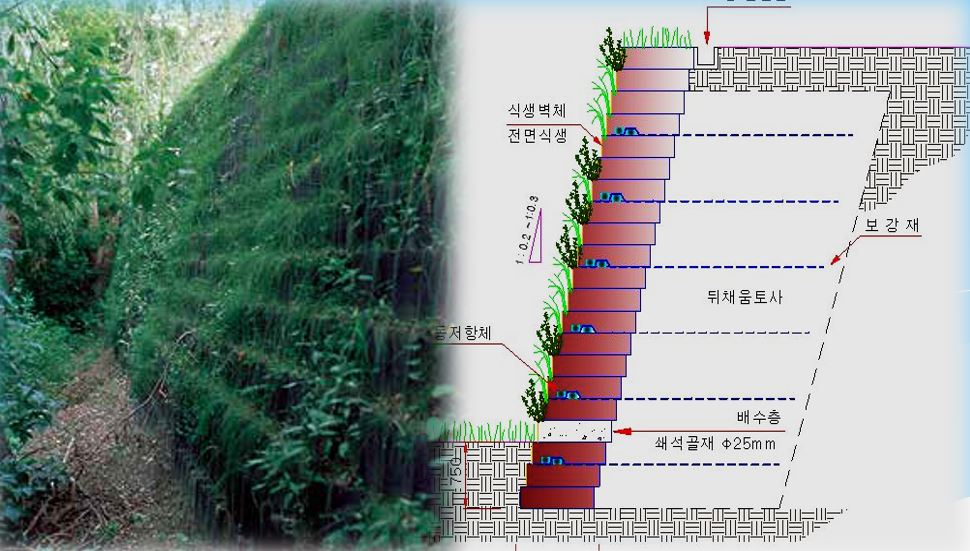

2. 보강토 옹벽
지오타이 옹벽은 지오그리드와 띠형섬유보강재 및 철근과
기타 재료를 설계 할 때 적용할 수 있다.
선택한 보강재를 사용하여 보강토체의 뒤채움 다짐작업시에
수직 / 수평의 설계 간격으로 보강토옹벽을 형성한다.
전면벽체를 형성하는 Geotie 벽체는 최소 3Sell 깊이로 구성되며,
중력식 구조로 토압에 저항하는 단면을 형성한다.

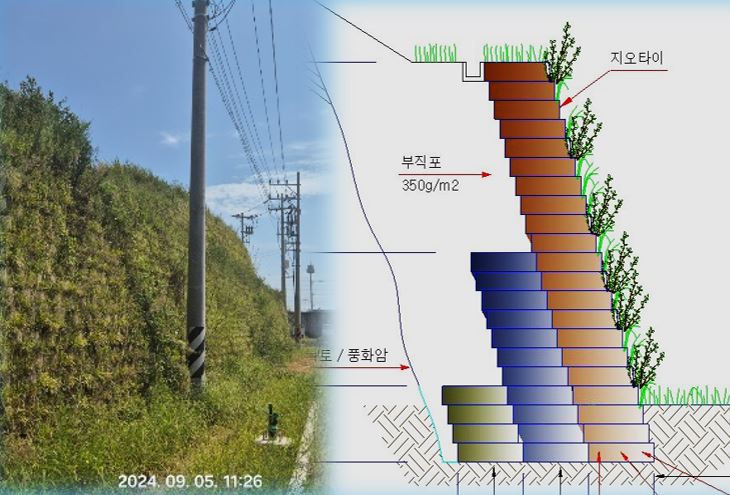

3. 중력식 옹벽
무보강 중력식옹벽은 현장의 배면 공간과 지중구조물의 간섭에 따른 제약으로 인해 보강토체에 보강재를 적용하지 못할 경우 또는 옹벽의 높이가 7m 미만으로 높지 않은 낮은 옹벽에 적용한다.
그 외 옹벽의 높이가 높을 경우 전면벽체인 지오타이와 수직기둥을 활용하여 보강 자립식옹벽을 7m 이상에도 적용할 수 있다.

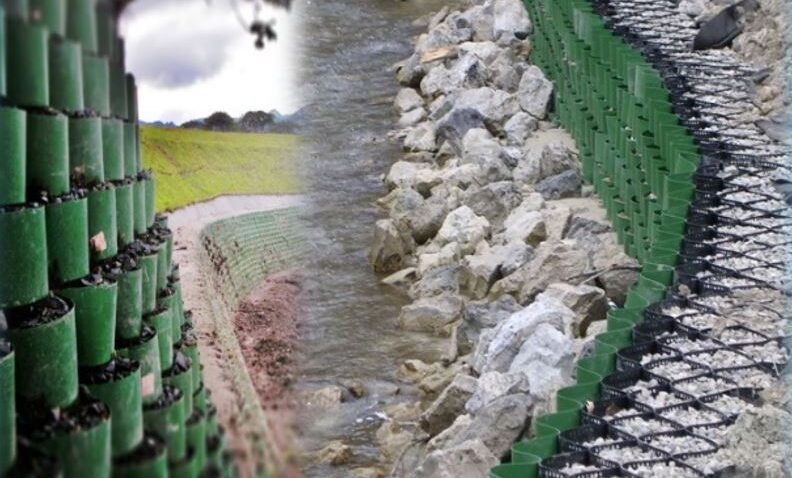

4. 하천 제방 및 안벽
지오타이 옹벽의 전면벽체는 자연스러운 외관을 제공합니다.
양면 또는 단면벽체의 공간으로 하천과 강 및 바다의
흐름과 파도에 대한 내구성을 확보하고, 생태공간을 제공하여 강과 하천생태계를 유지 및 복원시킨다.
또한, 유속의 흐름이 빠르고, 파도의 파고가 높을 경우에는 전면벽체에 골재 또는 콘크리트로 채워서 뒤채움 및 배면에 토양 및 모래 유실의 가능성을 감소시키는 효과를 발휘합니다.
